4-7-2　基本図形を描く

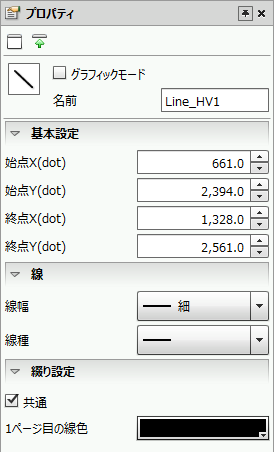

グラフィックモード

グラフィック機能を有効にするかどうかを指定します。チェックを付けた場合は、グラフィック機能が有効となります。プロパティエディターには［グラフィックモード］の項目が追加表示され、拡張設定を行えるようになります。グラフィックモードの詳細は、「4-2　ベーシックモードとグラフィックモード」を参照してください。

名前

名称を入力します。デフォルトでは自動的に「Line1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。名前の先頭文字に数字は使用しないでください。

始点X(dot)

直線の始点のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

始点Y(dot)

直線の始点のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

終点X(dot)

直線の終点のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

終点Y(dot)

直線の終点のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合に、線幅をドット単位で設定します。

線種

線の種類を選択します。

矢印の有無・位置

（グラフィックモードの場合のみ）

矢印の有無、または矢印の向きを設定します。

両側・片側矢印

矢印について、両側表示か、片側表示かを指定します。

矢印のタイプ

矢印の形を指定します。

矢印の形の角度

矢印の張りの角度を指定します。

矢印のサイズ(dot)

矢印のサイズを指定します。

線色のパターン

（グラフィックモードの場合のみ）

直線の塗り込みパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。

共通

［共通］ページにも配置するかどうかを指定します。

チェックを付けると、［共通］ページに配置されます。他のすべての綴りページ上で共有されることになり、どのページからも編集が可能となります。また、出力時には各ページ上に印刷されます。

チェックを外した場合は、印字する対象ページの設定項目が表示されるので、出力する対象のページのチェックを付けます。

n印字ページ選択

(nは任意の数字)

［共通］のチェックを外した場合は、印字する対象ページの設定項目が表示されるので、印字するページのチェックを付けます。

nページ目の線色

(nは任意の数字)

各ページ上での印刷色を指定します。印刷色については、「4-11　アイテムの色設定」を参照してください。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの開始色となります。

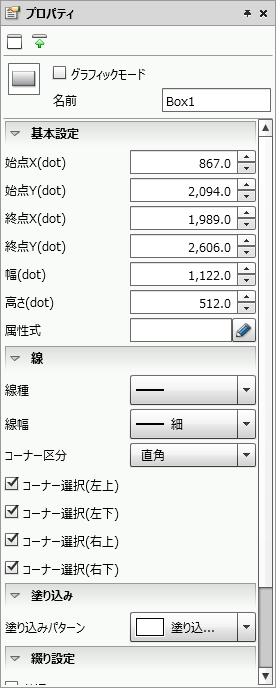

グラフィックモード

グラフィック機能を有効にするかどうかを指定します。チェックを付けた場合は、グラフィック機能が有効となります。プロパティエディターには［グラフィックモード］の項目が追加表示され、拡張設定を行えるようになります。グラフィックモードの詳細は、「4-2　ベーシックモードとグラフィックモード」を参照してください。

名前

名称を入力します。デフォルトでは「Box1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。名前の先頭文字に数字は使用しないでください。

始点X(dot)

矩形の左上隅のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

始点Y(dot)

矩形の左上隅のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

終点X(dot)

矩形の右下隅のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

終点Y(dot)

矩形の右下隅のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

幅(dot)

横の長さをドット単位で指定します。

ボタンをクリックすることでも数値を変更できます。

高さ(dot)

縦の長さをドット単位で指定します。

ボタンをクリックすることでも数値を変更できます。

横軸の角度

（グラフィックモードの場合のみ）

矩形が回転する際の回転角度を指定します。水平横軸を「0」として設定します。設定可能値は、360から-360となり、+値の場合は反時計回り、－値の場合は時計回りに回転します。

ボタンをクリックすることでも数値を変更できます。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

外線の有無

［塗り込み］の［塗り込みパターン］で［塗り込みなし］以外を設定した場合に、枠線の有無を指定します。

チェックを付けると枠線が表示されます。

線種

線の種類を選択します。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合は、線幅をドット単位で設定します。

枠の種類

枠の種類を［四角］、または［四辺］から選択します。［四角］の場合は枠線すべてについて統一の設定となります。［四辺］の場合は上下左右の各罫線について、個別に表示/非表示の設定、線幅/線種の設定が行えます。

コーナー区分

矩形の角の形を指定します。

コーナー選択(左上)

コーナー選択(左下)

コーナー選択(右上)

コーナー選択(右下)

形を変える角の位置を選択します。

チェックを付けた場合は、［コーナー区分］で選択した形状に表示されます。チェックを外した場合は、直角となります。

コーナーの半径(dot)

［コーナー区分］で［カット］、［丸］、［逆丸］を選択した場合は、コーナーの半径を指定します。

線色のパターン

（グラフィックモードの場合のみ）

枠線の塗りのパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

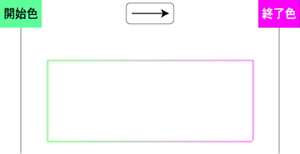

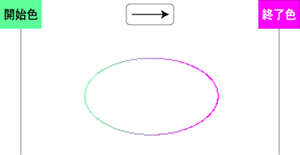

グラデーション方向

［線色のパターン］で［グラデーション2］を選択した場合に、グラデーションの開始色から終了色への方向を指定します。

終了色、および区分の設定によってグラデーションが変化します。

を指定した場合のグラデーション

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。

塗り込みパターン

図形内部の塗りのパターンを指定します。

グレースケール(%)

［塗り込みパターン］で［グレースケール］を選択した場合に、グレースケールの濃さを指定します。

直線タイル

［塗り込みパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

（グラフィックモードの場合のみ）

［塗り込みパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

（グラフィックモードの場合のみ）

［塗り込みパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

タイルのイメージ

（グラフィックモードの場合のみ）

［塗り込みパターン］で［タイル塗り込み］を選択した場合に、イメージとして出力する画像ファイルを指定します。使用できる画像ファイルは、BMP、JPEG、PNG、TIF、GIFファイルとなります。出力できる画像は機種によって異なります。『SVF for Java Printユーザーズマニュアル』または『SVF for PDFユーザーズマニュアル』を参照してください。

あらかじめ帳票定義の指定の場所にアップロードされている画像ファイルを選択する場合は、リストからファイル名を指定するか、ファイル名を直接入力します。

アップロードされていない画像ファイルを選択する場合は、［帳票定義へファイル追加］ボタンをクリックして画像ファイルのアップロードを行います。

詳細は「4-13-3　その他のファイル」を参照してください。

アイテムに合わせる

（グラフィックモードの場合のみ）

［塗り込みパターン］で［タイル塗り込み］を選択した場合に、画像イメージを、矩形のサイズにあわせて出力するかどうかを指定します。

チェックを付けた場合は、矩形のサイズにあわせて画像データが拡大/縮小されます。チェックを外した場合は、画像データを原寸で表示し矩形内の部分のみが出力されます。

グラデーション開始色

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション1］～［グラデーション5］のいずれかを選択した場合に、グラデーションの開始色を指定します。

グラデーション終了色

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション1］～［グラデーション5］のいずれかを選択した場合に、グラデーションの終了色を指定します。

グラデーション始点X(dot)

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションの始点となるX座標を指定します。

グラデーション始点Y(dot)

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションの始点となるY座標を指定します。

グラデーション終点X(dot)

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションの終点となるX座標を指定します。

グラデーション終点Y(dot)

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションの終点となるY座標を指定します。

循環式

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションを循環式とするかどうかを指定します。

チェックを付けた場合に循環式として指定します。

単一方向グラデーション

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション2］を選択した場合は、グラデーションの始点から終点への方向を指定します。

十字、Ｘ字グラデーション

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション3］を選択した場合は、グラデーションのパターンを指定します。

円形グラデーション中心X(dot)

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション4］を選択した場合は、グラデーションの中心点となるX座標を指定します。

円形グラデーション中心Y(dot)

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション4］を選択した場合は、グラデーションの中心点となるY座標を指定します。

円形グラデーション半径(dot)

（グラフィックモードの場合のみ）

［塗り込みパターン］で［グラデーション4］、または［グラデーション5］を選択した場合は、グラデーションの半径を指定します。

共通

［共通］ページにも配置するかどうかを指定します。

チェックを付けると、［共通］ページに配置されます。他のすべての綴りページ上で共有されることになり、どのページからも編集が可能となります。また、出力時には各ページ上に印刷されます。

チェックを外した場合は、印字する対象ページの設定項目が表示されるので、出力する対象のページのチェックを付けます。

n印字ページ選択

(nは任意の数字)

［共通］のチェックを外した場合は、印字する対象ページの設定項目が表示されるので、印字するページのチェックを付けます。

nページ目の線色

(nは任意の数字)

各ページ上での矩形の枠線の印刷色を指定します。印刷色については、「4-11　アイテムの色設定」を参照してください。

nページ目の塗り込み色

(nは任意の数字)

各ページ上での矩形の塗り込みの印刷色を指定します。印刷色については、「4-11　アイテムの色設定」を参照してください。

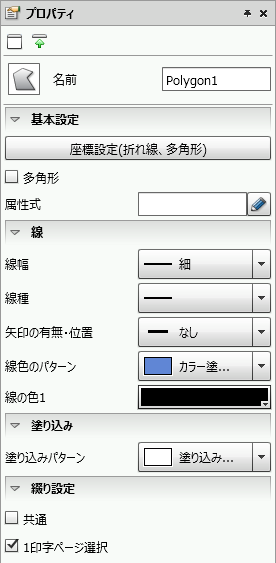

名前

名称を入力します。デフォルトでは自動的に「Polygon1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。名前の先頭文字に数字は使用しないでください。

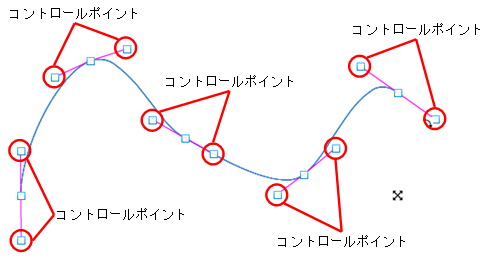

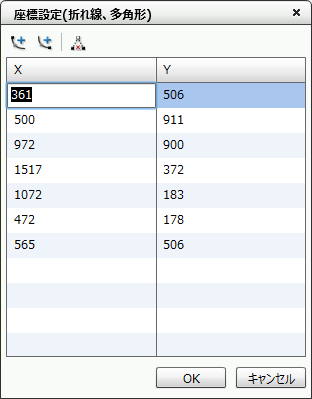

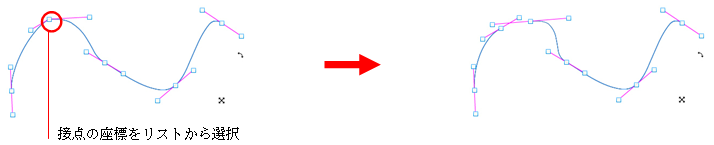

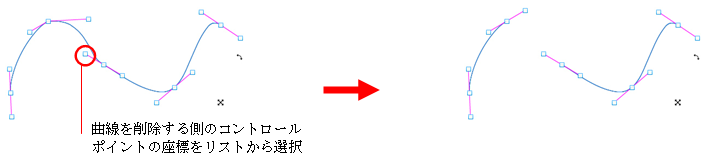

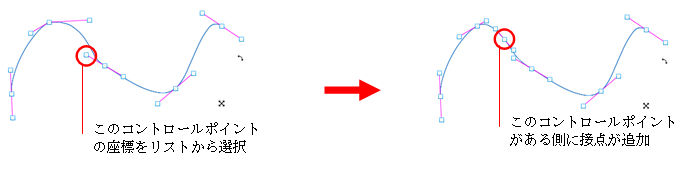

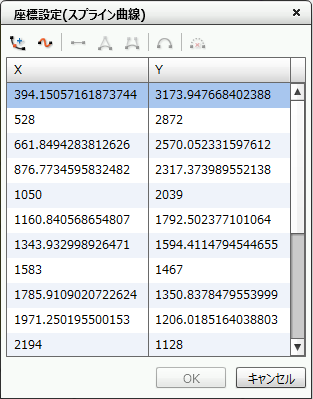

座標設定(折れ線、多角形)

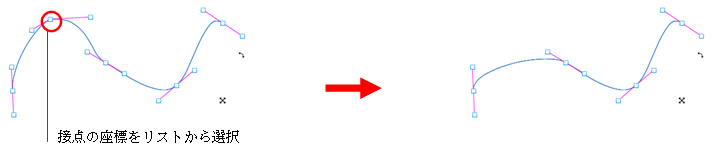

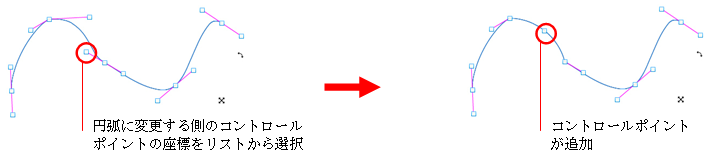

接点の座標の追加、変更、削除をします。

詳細は「折れ線、多角形の座標設定」を参照してください。

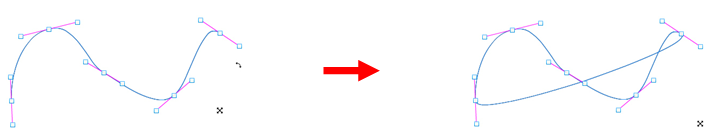

多角形

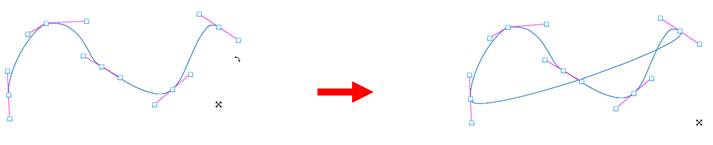

折れ線の始点と終点を連結し、多角形とするかどうかを指定します。

チェックを付けると、折れ線の始点と終点が連結され多角形となります。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合は、線幅をドット単位で設定します。

線種

線の種類を選択します。

矢印の有無・位置

［多角形］のチェックが外れている場合に、折れ線の矢印の有無、または矢印の向きを設定します。

両側・片側矢印

矢印について、両側表示か片側表示かを指定します。

矢印のタイプ

矢印の形を指定します。

矢印の形の角度

矢印の張りの角度を指定します。

矢印のサイズ(dot)

矢印のサイズを指定します。

線色のパターン

線の塗りのパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

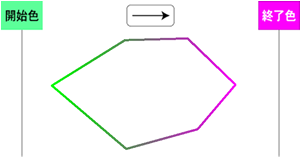

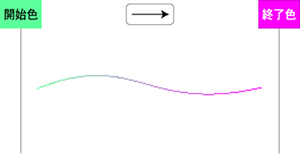

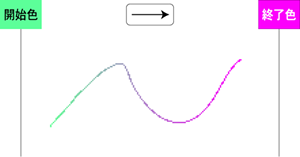

グラデーション方向

［線色のパターン］で［グラデーション2］を選択した場合に、グラデーションの開始色から終了色への方向を指定します。

終了色、および区分の設定によってグラデーションが変化します。

を指定した場合のグラデーション

線の色1

線色を指定します。

［線色のパターン］で［カラー塗り込み］、［パターン網掛け］を選択した場合は、線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの開始色を指定します。

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合は、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。

塗り込みパターン

図形内部の塗り込みのパターンを指定します。

屈曲規則

折れ線、多角形の内部に塗りこみをする場合の屈曲規則を指定します。

外線の有無

［塗り込み］の［塗り込みパターン］で［塗り込みなし］以外を設定した場合に、枠線の有無を指定します。

チェックを付けると、枠線を表示します。

グレースケール(%)

［塗り込みパターン］で［グレースケール］を選択した場合に、グレースケールの濃さを指定します。

塗り込み色

［塗り込みパターン］で［カラー塗り込み］を選択した場合に、単色塗り込み色を指定します。

［塗り込みパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

直線タイル

［塗り込みパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［塗り込みパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［塗り込みパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

タイルのイメージ

［塗り込みパターン］で［タイル塗り込み］を選択した場合に、イメージとして出力する画像ファイルを指定します。使用できる画像ファイルは、BMP、JPEG、PNG、TIF、GIFファイルとなります。出力できる画像は機種によって異なります。『SVF for Java Printユーザーズマニュアル』または『SVF for PDFユーザーズマニュアル』を参照してください。

あらかじめ帳票定義の指定の場所にアップロードされている画像ファイルを選択する場合は、リストからファイル名を指定するか、ファイル名を直接入力します。

アップロードされていない画像ファイルを選択する場合は、［帳票定義へファイル追加］ボタンをクリックして画像ファイルをアップロードします。

詳細は「4-13-3　その他のファイル」を参照してください。

アイテムに合わせる

［塗り込みパターン］で［タイル塗り込み］を選択した場合に、画像イメージを、矩形のサイズにあわせて出力するかどうかを指定します。

チェックを付けた場合は、矩形のサイズにあわせて画像データが拡大/縮小されます。チェックを外した場合は、画像データを原寸で表示し矩形内の部分のみが出力されます。

グラデーション開始色

［塗り込みパターン］で［グラデーション1］～［グラデーション5］のいずれかを選択した場合に、グラデーションの開始色を指定します。

グラデーション終了色

［塗り込みパターン］で［グラデーション1］～［グラデーション5］のいずれかを選択した場合に、グラデーションの終了色を指定します。

グラデーション始点X(dot)

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションの始点となるX座標を指定します。

グラデーション始点Y(dot)

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションの始点となるY座標を指定します。

グラデーション終点X(dot)

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションの終点となるX座標を指定します。

グラデーション終点Y(dot)

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションの終点となるY座標を指定します。

循環式

［塗り込みパターン］で［グラデーション1］を選択した場合は、グラデーションを循環式とするかどうかを指定します。

チェックを付けた場合に循環式として指定します。

単一方向グラデーション

［塗り込みパターン］で［グラデーション2］を選択した場合は、グラデーションの始点から終点への方向を指定します。

十字、Ｘ字グラデーション

［塗り込みパターン］で［グラデーション3］を選択した場合は、グラデーションのパターンを指定します。

円形グラデーション中心X(dot)

［塗り込みパターン］で［グラデーション4］を選択した場合は、グラデーションの中心点となるX座標を指定します。

円形グラデーション中心Y(dot)

［塗り込みパターン］で［グラデーション4］を選択した場合は、グラデーションの中心点となるY座標を指定します。

円形グラデーション半径(dot)

［塗り込みパターン］で［グラデーション4］、または［グラデーション5］を選択した場合は、グラデーションの半径を指定します。

共通

［共通］ページにも配置するかどうかを指定します。

チェックを付けると、［共通］ページに配置されます。他のすべての綴りページ上で共有されることになり、どのページからも編集が可能となります。また、出力時には各ページ上に印刷されます。

チェックを外した場合は、印字する対象ページの設定項目が表示されるので、出力する対象のページのチェックを付けます。

n印字ページ選択

(nは任意の数字)

［共通］のチェックを外した場合は、印字する対象ページの設定項目が表示されるので、印字するページのチェックを付けます。

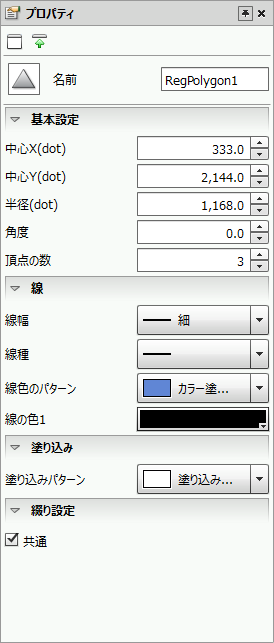

名前

名称を入力します。デフォルトでは自動的に「RegPolygon1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。名前の先頭文字に数字は使用しないでください。

中心X(dot)

正多角形の中心点のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

中心Y(dot)

正多角形の中心点のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

半径(dot)

中心点から各頂点までの長さをドット単位で指定します。

ボタンをクリックすることでも数値を変更できます。

角度

回転する際の、回転角度を指定します。

設定可能値は、360から-360となり、＋値の場合は反時計回り、－値の場合は時計回りに回転します。

ボタンをクリックすることでも数値を変更できます。

頂点の数

多角形の頂点の数を指定します。

ボタンをクリックすることでも数値を変更できます。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合は、線幅をドット単位で設定します。

線種

線の種類を選択します。

線色のパターン

線の塗りのパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

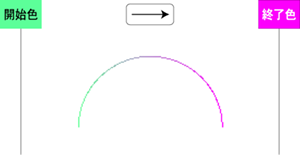

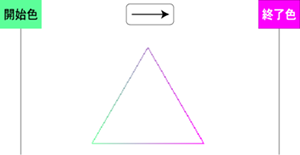

グラデーション方向

［線色のパターン］で［グラデーション2］を選択した場合に、グラデーションの開始色から終了色への方向を指定します。

終了色、および区分の設定によってグラデーションが変化します。

を指定した場合のグラデーション

線の色1

線色を指定します。

［線色のパターン］で［パターン網掛け］を選択した場合は、線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの開始色を指定します。

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。

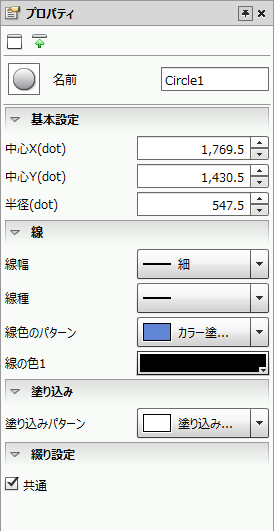

名前

名称を入力します。デフォルトでは自動的に「Circle1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。名前の先頭文字に数字は使用しないでください。

中心X(dot)

円の中心点のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

中心Y(dot)

円の中心点のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

半径(dot)

円の半径をドット単位で指定します。

ボタンをクリックすることでも数値を変更できます。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合は、線幅をドット単位で設定します。

線種

線の種類を選択します。

線色のパターン

線の塗りのパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

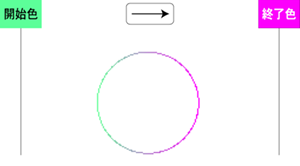

グラデーション方向

［線色のパターン］で［グラデーション2］を選択した場合に、グラデーションの開始色から終了色への方向を指定します。

終了色、および区分の設定によってグラデーションが変化します。

を指定した場合のグラデーション

線の色1

線色を指定します。

［線色のパターン］で［パターン網掛け］を選択した場合は、線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの開始色を指定します。

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。

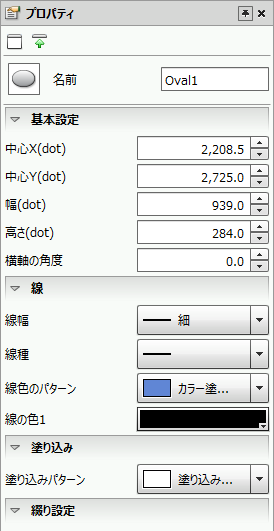

名前

名称を入力します。デフォルトでは自動的に「Oval1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。

名前の先頭文字に数字は使用しないでください。

中心X(dot)

楕円の中心点のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

中心Y(dot)

楕円の中心点のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

幅(dot)

楕円の横幅をドット単位で指定します。

ボタンをクリックすることでも数値を変更できます。

高さ(dot)

楕円の高さをドット単位で指定します。

ボタンをクリックすることでも数値を変更できます。

横軸の角度

楕円が回転する際の回転角度を指定します。水平横軸を「0」として設定します。設定可能値は、360から-360となり、+値の場合は反時計回り、－値の場合は時計回りに回転します。

ボタンをクリックすることでも数値を変更できます。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合は、線幅をドット単位で設定します。

線種

線の種類を選択します。

線色のパターン

線の塗り込みのパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

グラデーション方向

［線色のパターン］で［グラデーション2］を選択した場合に、グラデーションの開始色から終了色への方向を指定します。

終了色、および区分の設定によってグラデーションが変化します。

を指定した場合のグラデーション

線の色1

線色を指定します。

［線色のパターン］で［パターン網掛け］を選択した場合は、線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの開始色を指定します。

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。

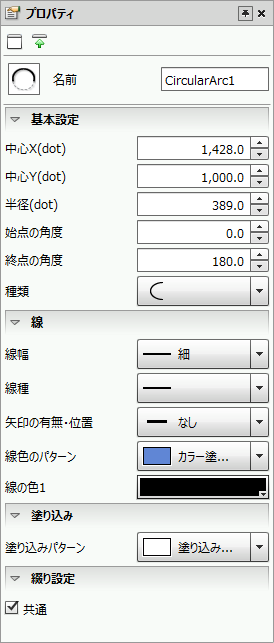

名前

名称を入力します。デフォルトでは自動的に「CircularArc1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。名前の先頭文字に数字は使用しないでください。

中心X(dot)

円弧の中心点のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

中心Y(dot)

円弧の中心点のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

半径(dot)

円弧の半径をドット単位で指定します。

ボタンをクリックすることでも数値を変更できます。

始点の角度

右端の点を「0」として、円弧の始点となる点を角度で指定します。

ボタンをクリックすることでも数値を変更できます。

終点の角度

右端の点を「0」として、円弧の終点となる点を角度で指定します。

ボタンをクリックすることでも数値を変更できます。

種類

円弧の種類を指定します。

始点と終点を結びません。

始点と終点を直線で結びます。

始点と終点を、円の中心点を経由して直線で結びます。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合は、線幅をドット単位で設定します。

線種

線の種類を選択します。

矢印の有無・位置

［種類］でを選んだ場合に、矢印の有無、または矢印の向きを設定します。

両側・片側矢印

矢印について、両側表示か、片側表示かを指定します。

矢印のタイプ

矢印の形を指定します。

矢印の形の角度

矢印の張りの角度を指定します。

矢印のサイズ(dot)

矢印のサイズを指定します。

線色のパターン

線の塗りのパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

グラデーション方向

［線色のパターン］で［グラデーション2］を選択した場合に、グラデーションの開始色から終了色への方向を指定します。

終了色、および区分の設定によってグラデーションが変化します。

を指定した場合のグラデーション

線の色1

線色を指定します。

［線色のパターン］で［パターン網掛け］を選択した場合は、線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの開始色を指定します。

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。

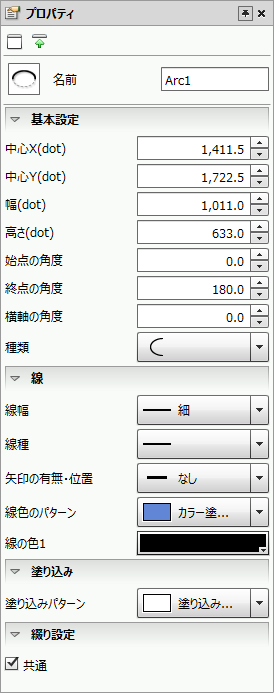

名前

名称を入力します。デフォルトでは自動的に「Arc1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。名前の先頭文字に数字は使用しないでください。

中心X(dot)

円弧の中心点のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

中心Y(dot)

円弧の中心点のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

幅(dot)

円弧の幅をドット単位で指定します。

ボタンをクリックすることでも数値を変更できます。

高さ(dot)

円弧の高さをドット単位で指定します。

ボタンをクリックすることでも数値を変更できます。

始点の角度

右端の点を「0」として、円弧の始点となる点を角度で指定します。

ボタンをクリックすることでも数値を変更できます。

終点の角度

右端の点を「0」として、円弧の終点となる点を角度で指定します。

ボタンをクリックすることでも数値を変更できます。

横軸の角度

回転する際の回転角度を指定します。水平横軸を「0」として設定します。設定可能値は、360から-360となり、+値の場合は反時計回り、－値の場合は時計回りに回転します。

ボタンをクリックすることでも数値を変更できます。

種類

楕円の円弧の種類を指定します。

始点と終点を結びません。

始点と終点を直線で結びます。

始点と終点を、円の中心点を経由して直線で結びます。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合は、線幅をドット単位で設定します。

線種

線の種類を選択します。

矢印の有無・位置

［種類］でを選んだ場合に、矢印の有無、または矢印の向きを設定します。

両側・片側矢印

矢印について、両側表示か、片側表示かを指定します。

矢印のタイプ

矢印の形を指定します。

矢印の形の角度

矢印の張りの角度を指定します。

矢印のサイズ(dot)

矢印のサイズを指定します。

線色のパターン

線の塗り込みのパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

グラデーション方向

［線色のパターン］で［グラデーション2］を選択した場合に、グラデーションの開始色から終了色への方向を指定します。

終了色、および区分の設定によってグラデーションが変化します。

を指定した場合のグラデーション

線の色1

線色を指定します。

［線色のパターン］で［パターン網掛け］を選択した場合は、線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの開始色を指定します。

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。

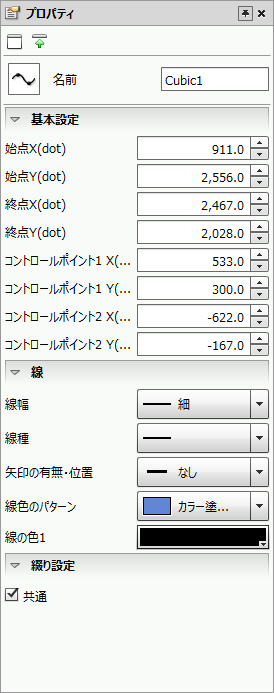

名前

名称を入力します。デフォルトでは自動的に「Cubic1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。名前の先頭文字に数字は使用しないでください。

始点X(dot)

曲線の始点のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

始点Y(dot)

曲線の始点のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

終点X(dot)

曲線の終点のX座標を指定します。

ボタンをクリックすることでも数値を変更できます。

終点Y(dot)

曲線の終点のY座標を指定します。

ボタンをクリックすることでも数値を変更できます。

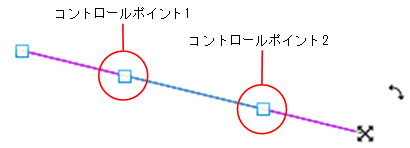

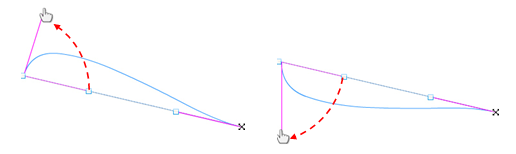

コントロールポイント1 X(dot)

コントロールポイント1の始点からのX座標移動量を指定します。

ボタンをクリックすることでも数値を変更できます。

コントロールポイント1 Y(dot)

コントロールポイント1の始点からのY座標移動量を指定します。

ボタンをクリックすることでも数値を変更できます。

コントロールポイント2 X(dot)

コントロールポイント2の終点からのX座標移動量を指定します。

ボタンをクリックすることでも数値を変更できます。

コントロールポイント2 Y(dot)

コントロールポイント2の終点からのY座標移動量を指定します。

ボタンをクリックすることでも数値を変更できます。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合は、線幅をドット単位で設定します。

線種

線の種類を選択します。

矢印の有無・位置

矢印の有無、または矢印の向きを設定します。

両側・片側矢印

矢印について、両側表示か、片側表示かを指定します。

矢印のタイプ

矢印の形を指定します。

矢印の形の角度

矢印の張りの角度を指定します。

矢印のサイズ(dot)

矢印のサイズを指定します。

線色のパターン

線の塗り込みのパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

グラデーション方向

［線色のパターン］で［グラデーション2］を選択した場合に、グラデーションの開始色から終了色への方向を指定します。

終了色、および区分の設定によってグラデーションが変化します。

を指定した場合のグラデーション

線の色1

線色を指定します。

［線色のパターン］で［パターン網掛け］を選択した場合は、線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの開始色を指定します。

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。

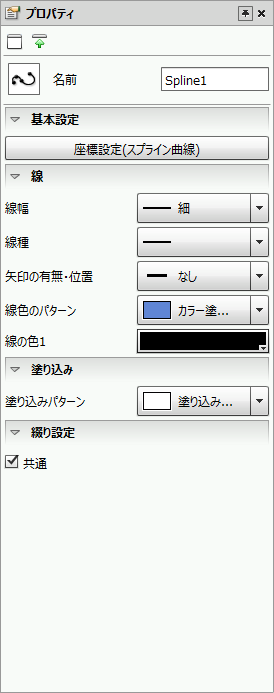

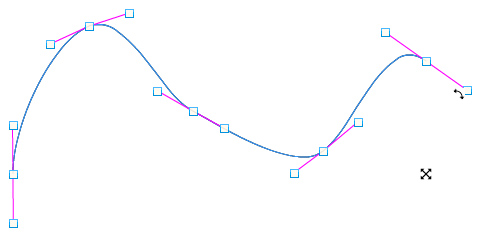

名前

名称を入力します。デフォルトでは自動的に「Spline1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の長さは最大30バイトとなります。名前の先頭文字に数字は使用しないでください。

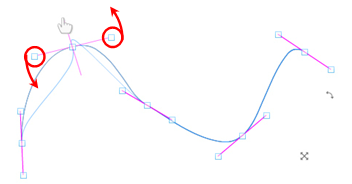

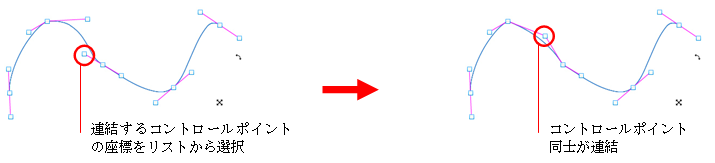

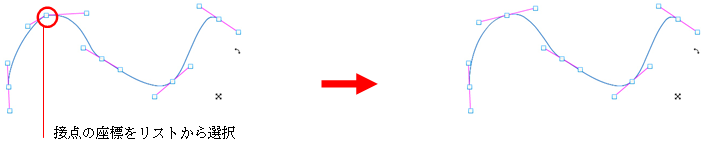

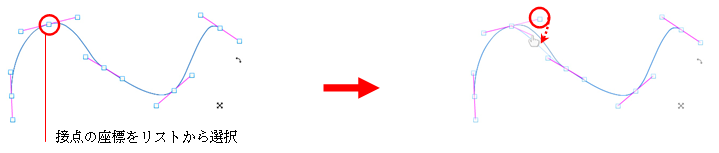

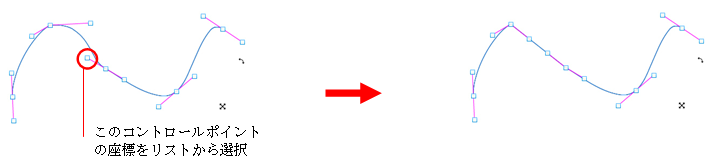

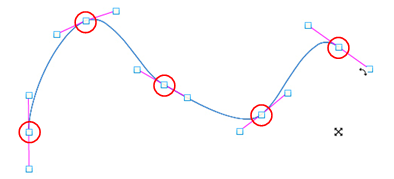

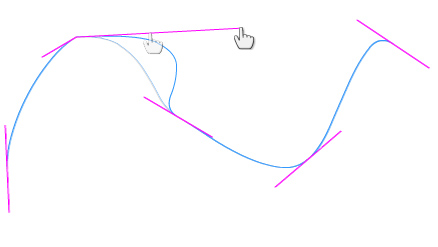

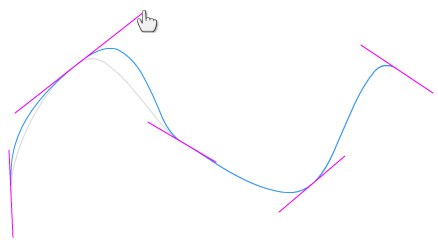

座標設定(スプライン曲線)

接点、およびコントロールポイントの追加、変更、削除をします。

詳細は「スプライン曲線の形状の修正」を参照してください。

属性式

属性式を設定します。属性式については、「6-3-1　属性式の設定」を参照してください。

線幅

線幅を選択します。

［自由(dot)］を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。

線幅(dot)

［線幅］で［自由(dot)］を選択した場合は、線幅をドット単位で設定します。

線種

線の種類を選択します。

矢印の有無・位置

矢印の有無、または矢印の向きを設定します。

両側・片側矢印

矢印について、両側表示か、片側表示かを指定します。

矢印のタイプ

矢印の形を指定します。

矢印の形の角度

矢印の張りの角度を指定します。

矢印のサイズ(dot)

矢印のサイズを指定します。

線色のパターン

線の塗りのパターンを指定します。

タイルパターン

［線色のパターン］で［パターン網掛け］を選択した場合に、タイルのパターンを指定します。

タイル線の幅(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の幅を指定します。

タイル線の間隔(dot)

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の間隔を指定します。

グラデーション方向

［線色のパターン］で［グラデーション2］を選択した場合に、グラデーションの開始色から終了色への方向を指定します。

終了色、および区分の設定によってグラデーションが変化します。

を指定した場合のグラデーション

線の色1

線色を指定します。

［線色のパターン］で［パターン網掛け］を選択した場合は、線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの開始色を指定します。

線の色2

［線色のパターン］で［パターン網掛け］を選択した場合に、タイル線の色を指定します。

［線色のパターン］で［グラデーション2］を選択した場合は、グラデーションの終了色を指定します。
