4-2 ベーシックモードとグラフィックモード

フォームエディターで作成できるアイテムには、ベーシックモードのアイテムと、グラフィックモードのアイテムの2種類が存在します。作成するXML様式ファイルの使用目的に応じて切り替えることが可能です。モードの切り替えは、アイテムのプロパティエディターで行います。

アイテムの

モードの種類

概要

ベーシックモード

旧製品のSuper Visual Formade設計部が持つアイテム(ベーシックモードのアイテム)のみを使用してXML様式ファイルを作成。シンプルな帳票を作成するのに適している。

グラフィックモード

グラフィック機能を使用してXML様式ファイルを作成。図形(直線、水平、垂直な線、矩形以外)、チャート、テキストフレームを配置でき、複雑なレイアウトの帳票を作成するのに適している。

モードと出力

印刷エンジンは、SVF Cloud Designerで作成したXML様式ファイルを読み込み、PDLとして出力します。

グラフィックモードのアイテムを使用したXML様式ファイルは、次のPDLから出力できます。下記以外のPDLから出力する場合は、ベーシックモードのアイテムのみでXML様式ファイルを作成する必要があります。

  • PDF

  • EMF

  • EMFPLUS

  • POSTSCRIPT

  • Canon LIPS4

  • FUJI XEROX ART4

  • FUJI XEROX DP300

  • Hewlett-Packard PCL5

  • RICOH RPCS

  • UNISYS JPP

制限

グラフィックモードでのみ有効なアイテムで設計されたXML様式ファイルを使用して、グラフィックモードに対応していない機種で出力した場合は、印刷実行時にエラー「-37」(様式ファイルの互換性なし)となり、帳票は印刷されません。

グラフィックモードのアイテムがあるファイルの見分け方

XML様式ファイルにグラフィックモードのアイテムがあるかどうかは、次の点で確認できます。

  • 円や吹き出しなどグラフィックモード専用のアイテムが配置されている。

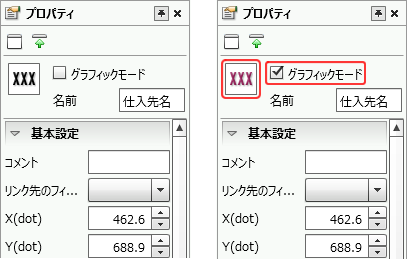

  • アイテムのプロパティエディターにおいて、[グラフィックモード]のチェックが付いている。

    グラフィックモードが選択可能なアイテムの場合は、アイコンの色も変更される。

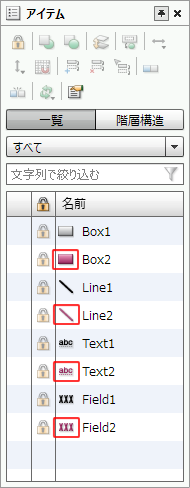

  • フォームデザイナーの[アイテム]ウィンドウにおいて、アイコンの色が変更されている(グラフィックモードが選択可能なアイテムのみ)。
