矩形のプロパティ（［塗り込み］タブ）
プロパティは［プロパティエディター］で設定します。矩形のプロパティは［基本設定］、［塗り込み］、［綴り設定］に分類され、タブごとにまとめられています。
ここでは、矩形のプロパティのうち、［塗り込み］タブについて説明します。
参考
塗り込みを指定している場合、他のアイテムと重なったときに透過表示するかどうかを指定できます。
色を設定する欄では、［設定］－［パレットカラー設定］でパレットカラーとして登録されている色を選択できます。
［塗り込み］タブの設定項目
プロパティ | 説明 |
|---|---|
塗り込みパターン | 図形内部の塗りのパターンを指定します。

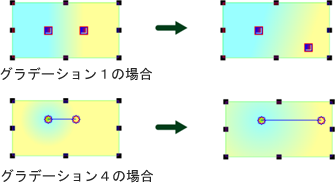

グラデーション1と4の場合は、グラデーション開始点と終了点を示すハンドルが表示されます。ハンドルを動かすことで、グラデーションの動きを変更できます。  |
グレースケール(%) | ［塗り込みパターン］で「グレースケール」を選択した場合に、グレースケールの濃さを指定します。 |
直線タイル | ［塗り込みパターン］で「パターン網掛け」を選択した場合に、タイルのパターンを指定します。 |
タイル線の幅(dot)（グラフィックモードの場合のみ） | ［塗り込みパターン］で「パターン網掛け」を選択した場合に、タイル線の幅を指定します。 |
タイル線の間隔(dot) （グラフィックモードの場合のみ） | ［塗り込みパターン］で「パターン網掛け」を選択した場合に、タイル線の間隔を指定します。 |
タイルのイメージ（グラフィックモードの場合のみ） | ［塗り込みパターン］で「タイル塗り込み」を選択した場合に、イメージとして出力する画像ファイルを指定します。使用できる画像ファイルは、BMP、JPEG、PNG、TIF、GIFファイルです。出力できる画像は機種によって異なります。詳細は、以下のマニュアルを参照してください。
［タイルのイメージ］欄の右端の［...］ボタンをクリックして表示される［開く］ダイアログからファイルを指定します。 右端の［PREVIEW］ボタンをクリックすると、選択している画像ファイルのイメージが別ダイアログで表示され、内容を確認できます。 |
コンポーネントに合わせる （グラフィックモードの場合のみ） | 画像イメージを、矩形のサイズにあわせて出力するかどうかを指定します。 オンにすると、矩形のサイズにあわせて画像データが拡大/縮小されます。オフにした場合は、画像データを原寸で表示し矩形内の部分のみが出力されます。 |
グラデーション開始色（グラフィックモードの場合のみ） | グラデーションの開始色を指定します。 |
グラデーション終了色（グラフィックモードの場合のみ） | グラデーションの終了色を指定します。 |
グラデーション始点X(dot)（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション1」を選択した場合は、グラデーションの始点となるX座標を指定します。 |
グラデーション始点Y(dot)（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション1」を選択した場合は、グラデーションの始点となるY座標を指定します。 |
グラデーション終点X(dot)（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション1」を選択した場合は、グラデーションの終点となるX座標を指定します。 |
グラデーション終点Y(dot)（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション1」を選択した場合は、グラデーションの終点となるY座標を指定します。 |
循環式（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション1」を選択した場合は、グラデーションを循環式とするかどうかを指定します。 オンにした場合は、循環式として指定します。 |
単一方向グラデーション（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション2」を選択した場合は、グラデーションの始点から終点への方向を指定します。 |
十字、Ｘ字グラデーション（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション3」を選択した場合は、グラデーションのパターンを指定します。 |
円形グラデーション中心X(dot)（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション4」を選択した場合は、グラデーションの中心点となるX座標を指定します。 |
円形グラデーション中心Y(dot)（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション4」を選択した場合は、グラデーションの中心点となるY座標を指定します。 |
円形グラデーション半径(dot)（グラフィックモードの場合のみ） | ［塗り込みパターン］で「グラデーション4」、または「グラデーション5」を選択した場合は、グラデーションの半径を指定します。 |
