円弧のプロパティ（［基本設定］タブ）
プロパティは［プロパティエディター］で設定します。円弧のプロパティは［基本設定］、［塗り込み］、［綴り設定］に分類され、タブごとにまとめられています。
ここでは、円弧のプロパティのうち、［基本設定］タブについて説明します。
［基本設定］タブの設定項目
プロパティ | 説明 |
|---|---|
名前 | 名称を入力します。デフォルトでは自動的に「CircularArc1」から連番で指定されます。英数、カナ、漢字と下線記号（_）が使えます。名前の先頭文字に数字は使用しないでください。入力できる名前の長さは［動作設定］での設定により異なります。 |
中心X(dot) | 円弧の中心点のX座標を指定します。 |
中心Y(dot) | 円弧の中心点のY座標を指定します。 |
半径(dot) | 円弧の半径をドット単位で指定します。 |
始点の角度 | 右端の点を「0」として、円弧の始点となる点を角度で指定します。 |
終点の角度 | 右端の点を「0」として、円弧の終点となる点を角度で指定します。 |
種類 | 円弧の種類を指定します。
|
線幅 | 線幅を選択します。 「自由(dot)」を選択すると、次の［線幅(dot)］で線幅を自由に設定できます。 |
線幅(dot) | ［線幅］で「自由(dot)」を選択した場合は、線幅をドット単位で設定します。 制限ウィンドウの表示が「400%」以外の場合は、線幅が正確に表現されないことがあります。 |
線種 | 線の種類を選択します。 制限
|
矢印の有無・位置 | 矢印の有無、または矢印の向きを設定します。 |
両側・片側矢印 | 矢印について、両側表示か、片側表示かを指定します。 |
矢印のタイプ | 矢印の形を指定します。 |
矢印の形の角度 | 矢印の張りの角度を指定します。 |
矢印のサイズ(dot) | 矢印のサイズを指定します。 |
線色のパターン | 線の塗りのパターンを指定します。 |
タイルパターン | ［線色のパターン］で「パターン網掛け」を選択した場合に、タイルのパターンを指定します。 |
タイル線の幅(dot) | ［線色のパターン］で「パターン網掛け」を選択した場合に、タイル線の幅を指定します。 |
タイル線の間隔(dot) | ［線色のパターン］で「パターン網掛け」を選択した場合に、タイル線の間隔を指定します。 |

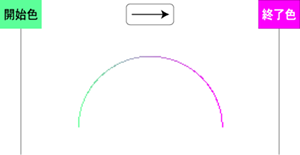

グラデーション | ［線色のパターン］で「グラデーション2」を選択した場合に、グラデーションの開始色から終了色への方向を指定します。 終了色、および区分の設定によってグラデーションが変化します。  |
線の色1 | 線色を指定します。 ［線色のパターン］で「パターン網掛け」を選択した場合は、線の色を指定します。 ［線色のパターン］で「グラデーション2」を選択した場合は、グラデーションの開始色を指定します。 |
線の色2 | ［線色のパターン］で「パターン網掛け」を選択した場合に、タイル線の色を指定します。 ［線色のパターン］で「グラデーション2」を選択した場合は、グラデーションの終了色を指定します。 |
属性式 | 属性式を設定します。 |
