チャートに出力するデータを設定する（固定のデータを使用する場合）

データの出力設定は、［チャート実行設定］ダイアログで操作します。

チャートを作成した直後は、サンプルデータを基にチャートが描画されます。固定のデータを使用する場合、元データとしてのファイルをCSV形式で作成しておき、チャート用のデータファイルとしてインポートします。実行時には、インポートしたデータファイルをそのままチャートにした出力ができます。また、属性式のSET_CSV関数を使用してデータファイルの指定を変更することもできます。属性式のSET_CSV関数を使用すると、帳票に出力されない値をグラフに出力できるようになります。

ここでは、固定のデータを使用して、チャートに出力するデータを設定する手順について説明します。

事前条件

  • チャートアイテムを配置していること

手順

［チャート実行設定］ダイアログを表示する

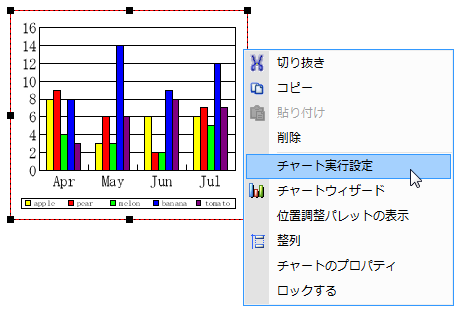

  • チャートエリアを選択し、右クリックで表示されるメニューから［チャート実行設定］を選択します。


    ［チャート実行設定］ダイアログが表示されます。


CSVファイルをインポートする

  1. チャートの元データとしてのファイルをCSV形式で用意し、任意のディレクトリに保存します。

    CSVファイルの書式については、「チャートに出力する固定データの書式（CSVファイル）」を参照してください。

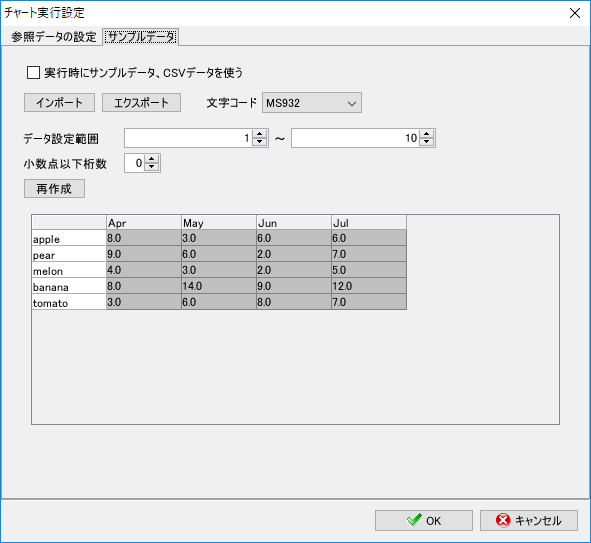

  2. ［チャート実行設定］ダイアログの［サンプルデータ］タブをクリックします。

    ［サンプルデータ］タブが表示されます。


  3. ［実行時にサンプルデータ、CSVデータを使う］のチェックをオンにします。

    参考

    • ［実行時にサンプルデータ、CSVデータを使う］のチェックをオンにすると、［参照データの設定］タブで設定している内容はすべて無効になり、サンプルデータの値を基にチャートが作成されます。

    • 属性式のSET_CSV関数を使用してサンプルデータを動的に変更する場合も、［実行時にサンプルデータ、CSVデータを使う］のチェックをオンにします。属性式のSET_CSV関数を使用する手順については、「属性式を使用し、取り込むCSVファイルを実行時に任意に指定する」を参照してください。

  4. ［インポート］ボタンをクリックします。

    ［開く］ダイアログが表示されます。

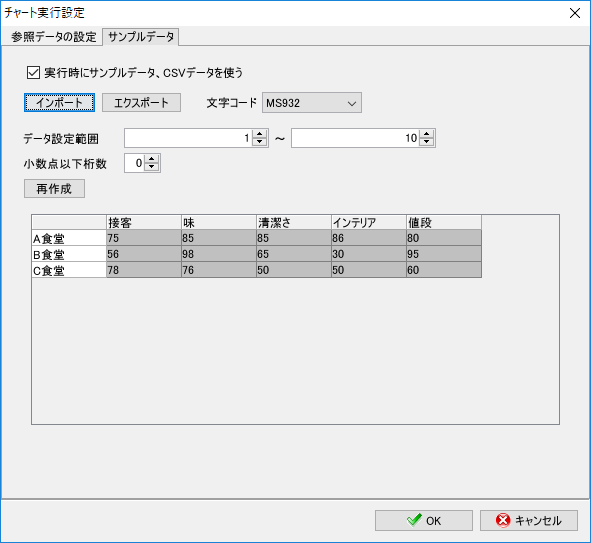

  5. 用意しておいたCSVファイルを取り込みます。

    取り込んだデータがダイアログのテーブルに表示されます。ここで取り込んだデータでチャートが生成されます。


    参考

    ［エクスポート］ボタンをクリックすると、データ表示エリアに表示されているデータをCSVファイルとして出力できます。

  6. ［OK］ボタンをクリックします。

    設定が終了します。

    実行時、属性式のSET_CSV関数を使用してデータファイルの指定を変更する場合は次の手順に進んでください。

属性式を使用し、取り込むCSVファイルを実行時に任意に指定する

  • チャートエリアの属性式で次の書式で指定します。詳細は「SET_CSV」を参照してください。

    SET_CSV(CSVファイルのパス_string,<エンコーディング_string>)
